锯齿波跳汰机你知多少？

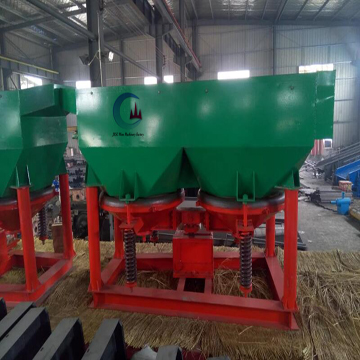

　　锯齿波跳汰机的槽体是梯形双室。驱动形式为下动型，锥斗隔膜在槽体的下部动力由电机提供，通过变速机构带动凸轮转动，由凸轮转动推动杠杆带动锥斗按凸轮的锯齿波曲线周期性脉动。为适应不同选矿的要求，原来是两室(两个锥斗)由一个传动机构传动，现又增加每室(锥斗)由一个传动机构传动，用户可根据需要选用。

　　采用电磁调速异步电动机来实现冲次的调节，冲次调节范围80-120次/分。冲程的改变是通过更换凸轮或改边凸轮的安装角度可得到不同冲程大小的锯齿波曲线的。

　　技术性能

　　1、跳汰机曲线为锯齿波形

　　2、跳汰机室筛面的梯形，二个跳汰机室总面积4.86平方米。

　　3、冲次：80-120次/分

　　4、冲程系数：一室0.58、二室0.45

　　5、锥斗冲程：10、15、20、25、30/毫米(名义冲程)(出厂只配20毫米如需其他另行订货需要在订货时注明)。

　　6、处理能力：10-15吨/台/时(依处理矿石性质而异)。

　　7、给矿粒度：小于8毫米

　　8、安装功率：7.5千瓦(每个锥斗单独传动则采用5.5KW)

　　9、设备总重：4吨

　　特点及应用

　　锯齿波跳汰机与目前我国选矿用的各种常规跳汰机不同，由于跳汰槽呈梯形，沿矿浆流方向由窄变宽，矿浆逐渐变慢，有小于细粒级重矿物的回收，还大量减少跳汰机筛下补充水，筛下补充水用量为普通跳汰机的四分之一左右。

　　江西省石城县矿山机械厂是一家专业集科研,制造,销售及上门跟踪服务为一体的冶金选矿机械设备企业,本公司从事选矿设备产品的设计与生产已有多年的历史，积累了丰富设计和生产经验。企业在选矿设备行业已产生了积极的影响，树立良好的口碑.公司不断以科技创新,努力开发以国代进的高新技术选矿设备,打造优良品牌。

　　跳汰机设备参数
